Machine de pose automatique des platines et oscillo-battants sur dormants PVC et Aluminium
Une solution industrielle performante au service de l’automatisation des menuiseries
Conçue pour automatiser les opérations de perçage, de positionnement et de vissage des composants d’oscillo-battants (OB), cette machine associe précision, rapidité et fiabilité au sein d’un équipement entièrement sécurisé.
Dimensions mini du cadre : 400×400 mm
Dimensions maxi du cadre : 3200 x 3500 mm (hors tout)

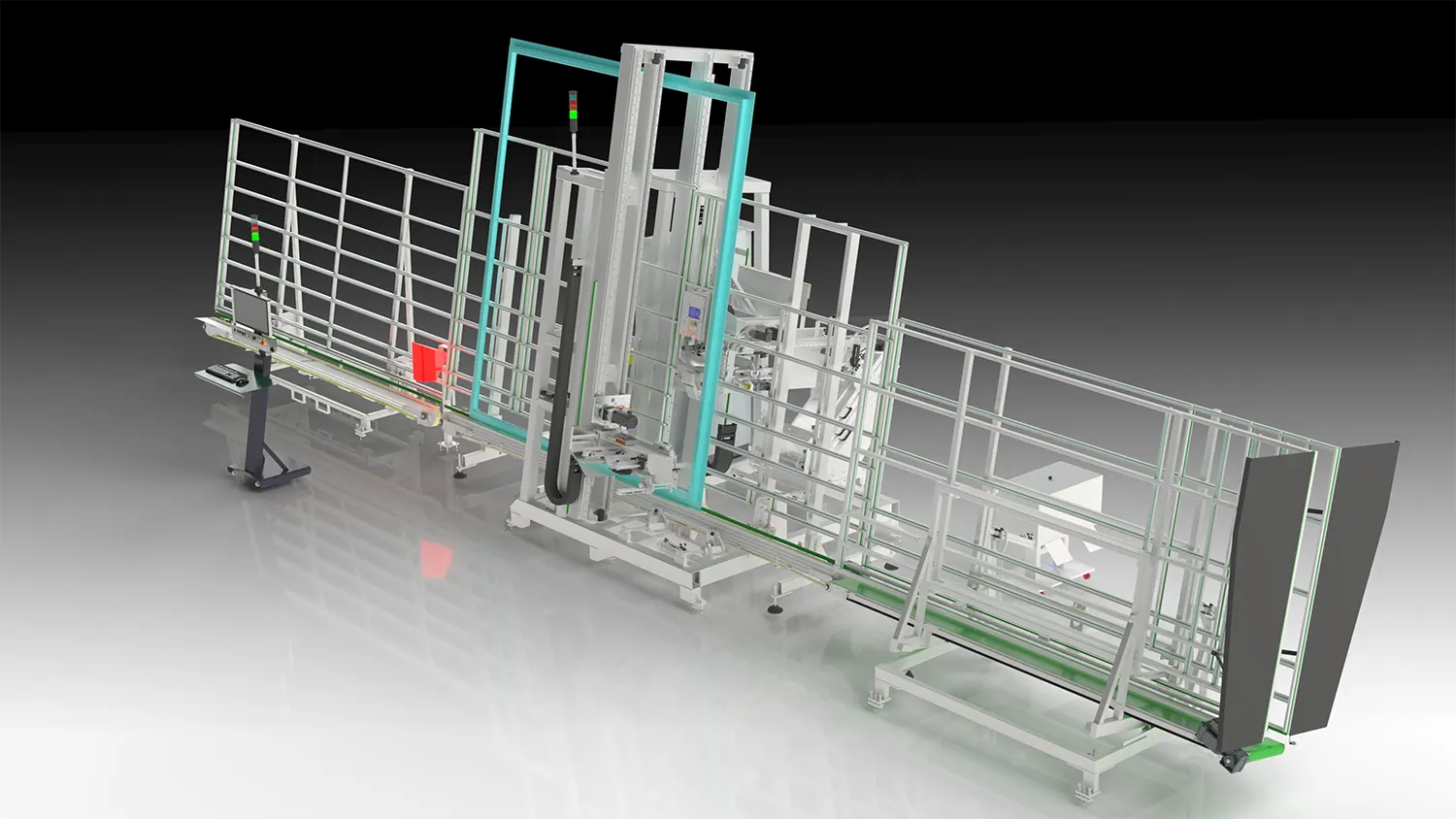

Posiflex 2000 : architecture de la machine
- Convoyeur d’entrée de 4 000 mm, incliné à 10°
- Convoyeur élévateur assure ensuite la mise en référence des dormants afin de garantir un positionnement optimal lors des opérations de pose de composants.
- Chariot de bridage positionné en face avant
- Le chariot de fichage en face arrière, équipé de d’un jeu de butées latérales, de deux perceuses pour effectuer les trous de positionnement des platines et des composants OB, Une visseuse numérique, un manipulateur assurant la mise en place des composants, un magasin à barillet numérique embarquant les composants nécessaires à l’équipement d’un montant
- Une Visseuse dont l’alimentation est assurée par deux bols vibrants (vis auto-perceuses pour profil PVC renforcés et vis standard pour profil PVC)
- Un ensemble comprenant jusqu’à 11 magasins externalisés de composants
- Un convoyeur de sortie de 4 000 mm avec ou sans système de basculement du cadre pour changement de face d’appui
Capacités de production suivant configuration machine
